Doosan Mynx NM 510
Denna fleroperationsmaskin har en extremt kraftig konstruktion med riktiga gejdstyrningar. Precision och stabilitet utan kompromisser för att tillmötesgå kraven på ökad produktivitet vid extrem bearbetning.
Styrsystem Fanuc i-series
X-rörelse, mm 1020
Y-rörelse, mm 510
Z-rörelse, mm 625
Snabbmatning (X,Y,Z), m/min 36/36/32
Bordsstorlek, mm 1200x500
Spindelkona 40
Spindelvarvtal v/min 8000
Spindeleffekt, kW 11 (140Nm)
Antal verktygsplatser 30
Vikt 7000kg
Doosan Lynx 220 LM
Snabb och nogrann prestandasvarv med precisionsspindel samt 5 drivna verktyg varav ett ställbart i vinkel och C-axel. Utrustad med stabila BMT 45-revolvern, dubbdocka, LNS Eco Load kortstångsmagasin mm.
Styrsystem Fanuc i-series
Sving över tvärslid, mm 290
Sving över bädd, mm 510
Rekommenderad svarvdiameter, mm 170
Max svarvdiameter, mm 250
Max svarvlängd, mm 510
Materialgenomgång i spindel, mm 51
Chuckdiameter, mm 170
X-rörelse, mm 175
Z-rörelse, mm 550
Snabbmatning (X,Z), m/min 30;36
Spindelvarvtal v/min 6000
Spindeleffekt, kW 15
Drivna verktyg varvtal v/min 6000
Effekt drivna verktyg, kW 3,7
Antal verktygsplatser 24
Lutningsvinkel bädd, grader 30
Maskinmått (L x B x H), mm 2630 x 1600 x 1655
Vikt kg 4000

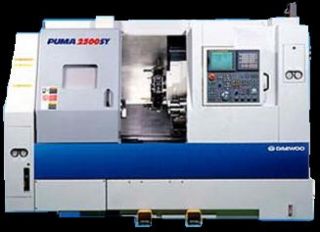

Doosan Puma 2500SY
Snabb och nogrann högprestandasvarv med dubbla spindlar, 5 drivna verktyg samt Y-axel för
en komplettbearbetning av detaljerna. LNS Eco Load kortstångsmagasin, detaljtransportör mm.
|
Styrsystem |
|
18iT |
Fanuc |
|
Sving över bädd |
|
600 |
mm |
|
Max svarvdiameter |
|
330 |
mm |
|
Chuckstorlek |
|
255 |
mm |
|
Stångdiameter |
|
76 |
mm |
|
Spindelmotor |
|
22 |
kW |
|
Spindelhastighet |
|
3500 |
vpm |
|
Rörelser |
X-axel |
250 |
mm |
|
|
Z-axel |
580 |
mm |
|
|
Y-axel |
100 |
mm |
|
Snabbmatning |
X-axel |
20 |
m/min |
|
|
Z-axel |
24 |
m/min |
|
Subspindel med C-axel |
|
|
|
|
Sub spindelhastighet |
|
6000 |
vpm |
|
Antal verktygsplatser |
|
12 |
st |
|
Max borrstångsstorlek |
|
40 |
mm |
|
Drivna verktyg Spåntransportör |
|
5 |
st |
|
LNS stångmagasin Detaljfångare |
|
|
|
|
Vikt |
|
4.000 |
kg |
|
Bredd |
|
3.100 |
mm |
|
Längd |
|
1.700 |
mm |

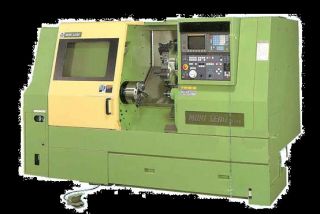

Mori Seiki SL-25
Snabb och nogrann precisionssvarv med 8" chuck för större kutsbearbetning.
Utrustad med stabil revolver med 12st verktygsplatser samt dubbdocka.
Styrsystem Fanuc 10T
Sving över tvärslid, mm 350
Sving över bädd, mm 520
Rekommenderad svarvdiameter, mm 260
Max svarvdiameter, mm 350
Max svarvlängd, mm 625
Materialgenomgång i spindel, mm 51
Chuckdiameter, mm 200
X-rörelse, mm 160
Z-rörelse, mm 590mm
Snabbmatning (X,Y), m/min 12:15
Spindelvarvtal v/min 4500
Spindeleffekt, kW 18,5
Dubbdocka slaglängd/rörelselängd, mm 80/490
Antal verktygsplatser 12
Lutningsvinkel bädd, grader 45
Maskinmått (LxBxH), mm 2700x1800x1750
Vikt kg 4200
Deckel Maho DMU50T
Mångsidig fleroperationsmaskin med 4:e och 5:e axel för en avancerad tillverkningsprocess.
Styrsystem Heidenhain TNC 426
Rörelse X, Y, Z 500, 400, 400mm
Manuell 4:e & 5:e axel
Bordsstorlek 700*500mm
Bordets rundmatning 360grader
Varvtalsområde 20-9000rpm
Spindelkona ISO40 (växlare)
Verktygsmagasin 16 platser
Maskinvikt ca 3200kg
|

|
